Whitworth-Feingewinde DIN (30)286, LON-Gewinde 286 mit 1/10" Steigung

Achtung!

Das Whitworth-Feingewinde nach DIN 286 ist ein historisches Gewinde, das in der Vergangenheit im Lokomotivbau eingesetzt wurde.

Es handelt sich um ein älteres Gewindesystem, das heute nicht mehr verwendet wird. Die Abmessungen werden in Millimetern für Durchmesser und Steigung oder alternativ in Gängen pro Zoll angegeben.

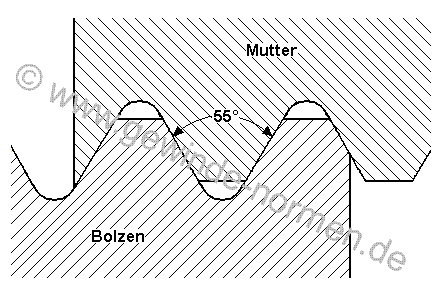

Dieses Gewinde wurde bis etwa 1975 für verschiedene Befestigungen an Lokomotiven genutzt und bietet mit seinem Flankenwinkel von 55° eine stabile und präzise Verbindung. LON steht für Lokomotivbau-Norm.

Anzeige:

Durchmesser Bolzen und Mutter
Gewinde-
kennung		 Kerndurchmesser
mm		 Kernquerschnitt
cm2		 Gänge je
Inch		 Steigung
mm
W 20 x 1/10" LON 16,746 2,20 10 2,54
W 23 x 1/10" LON 19,746 3,06 10 2,54
W 26 x 1/10" LON 22,746 4,06 10 2,54
W 30 x 1/10" LON 26,746 5,62 10 2,54
W 33 x 1/10" LON 29,746 6,95 10 2,54
W 34 x 1/10" LON 30,746 7,42 10 2,54
W 36 x 1/10" LON 32,746 8,42 10 2,54
W 37 x 1/10" LON 33,746 8,94 10 2,54
W 40 x 1/10" LON 36,746 10,60 10 2,54
W 42 x 1/10" LON 38,746 11,78 10 2,54
W 43 x 1/10" LON 39,746 12,41 10 2,54
W 46 x 1/10" LON 42,746 14,35 10 2,54
W 50 x 1/10" LON 46,746 17,16 10 2,54
W 53 x 1/10" LON 49,746 19,44 10 2,54
W 56 x 1/10" LON 52,746 21,85 10 2,54
W 60 x 1/10" LON 56,746 25,29 10 2,54
W 63 x 1/10" LON 59,746 28,04 10 2,54
W 66 x 1/10" LON 62,746 30,92 10 2,54
W 70 x 1/10" LON 66,746 34,99 10 2,54
W 73 x 1/10" LON 69,746 38,21 10 2,54
W 76 x 1/10" LON 72,746 41,56 10 2,54
W 80 x 1/10" LON 76,746 46,26 10 2,54
