Thury-Gewinde

Das Thury-Gewinde ist ein historisches Uhrschraubengewinde, das vor 1900 von dem Ingenieur und Universitätsprofessor Thury aus Genf entwickelt wurde. Es fand vor allem in der feinmechanischen Uhr- und Präzisionstechnik Anwendung, bevor metrische Gewindesysteme allgemein eingeführt wurden.

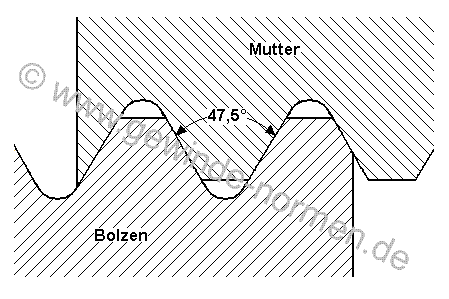

Der Flankenwinkel des Thury-Gewindes beträgt 47,5° (47° 30'), was es von anderen historischen Gewindeformen unterscheidet und für seine feine Kraftübertragung in mechanischen Uhrwerken geeignet machte.

Anzeige:

Gewinde Nr. Außendurchmesser
mm		 Steigung
mm		 Kerndurchmesser
mm
0 6,000 1,000 4,800
1 5,290 0,900 4,220
2 4,660 0,810 3,728
3 4,110 0,729 3,224
4 3,620 0,656 2,808
5 3,190 0,590 2,492
6 2,810 0,530 2,164
7 2,480 0,480 1,924
8 2,180 0,430 1,684
9 1,920 0,390 1,432
10 1,640 0,349 1,280
11 1,490 0,310 1,128
12 1,320 0,280 0,964
13 1,160 0,250 0,900
14 1,102 0,230 0,724
15 0,901 0,210 0,648
16 0,794 0,190 0,562
17 0,699 0,170 0,496
18 0,616 0,150 0,440
19 0,543 0,140 0,372
20 0,479 0,120 0,336
21 0,426 0,110 0,288
22 0,372 0,099 0,252
23 0,328 0,089 0,223
24 0,289 0,080 0,194
25 0,254 0,072 0,164
