GewindenormenDieses Sägengewinde wird an hydraulischen Pressen verwendet.
Es wird genutzt damit in der Mutter keine Sprengkraft entsteht, da die Mutter bei schweren Pressensäulen
aus betriebstechnischen Gründen zweigeteilt sein muss.

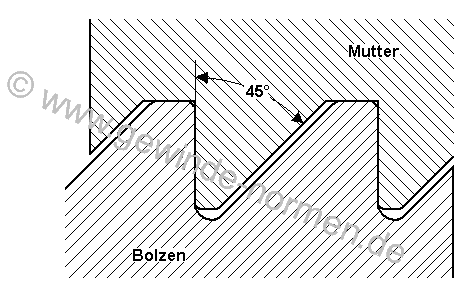

Der Flankenwinkel beträgt 45°.
Anzeige:
| Gewinde- kennung |
Durchmesser außen mm |
Durchmesser Bolzen mm |
Durchmesser Kernloch mm |
Steigung mm |
| S 100 x 5 | 100,00 | 94,25 | 95,00 | 5,00 |
| S 106 x 5 | 106,00 | 100,25 | 101,00 | 5,00 |
| S 112 x 5 | 112,00 | 106,25 | 107,00 | 5,00 |
| S 118 x 5 | 118,00 | 112,25 | 113,00 | 5,00 |
| S 125 x 5 | 125,00 | 119,25 | 120,00 | 5,00 |
| S 132 x 5 | 132,00 | 126,25 | 127,00 | 5,00 |
| S 140 x 5 | 140,00 | 134,25 | 135,00 | 5,00 |
| S 150 x 6 | 150,00 | 143,10 | 144,00 | 6,00 |
| S 160 x 6 | 160,00 | 153,10 | 154,00 | 6,00 |
| S 170 x 6 | 170,00 | 163,10 | 164,00 | 6,00 |
| S 180 x 6 | 180,00 | 173,10 | 174,00 | 6,00 |
| S 190 x 6 | 190,00 | 183,10 | 184,00 | 6,00 |
| S 200 x 8 | 200,00 | 190,80 | 192,00 | 8,00 |
| S 212 x 8 | 212,00 | 202,80 | 204,00 | 8,00 |
| S 224 x 8 | 224,00 | 214,80 | 216,00 | 8,00 |
| S 236 x 8 | 236,00 | 226,80 | 228,00 | 8,00 |
| S 250 x 8 | 250,00 | 240,80 | 242,00 | 8,00 |
| S 265 x 10 | 265,00 | 253,50 | 255,00 | 10,00 |
| S 280 x 10 | 280,00 | 268,50 | 270,00 | 10,00 |
| S 300 x 10 | 300,00 | 288,50 | 290,00 | 10,00 |
| S 315 x 10 | 315,00 | 303,50 | 305,00 | 10,00 |
| S 335 x 12 | 335,00 | 321,20 | 323,00 | 12,00 |
| S 355 x 12 | 355,00 | 341,20 | 343,00 | 12,00 |
| S 375 x 12 | 375,00 | 361,20 | 363,00 | 12,00 |
| S 400 x 16 | 400,00 | 381,60 | 384,00 | 16,00 |
| S 425 x 16 | 425,00 | 406,60 | 409,00 | 16,00 |
| S 450 x 16 | 450,00 | 431,60 | 434,00 | 16,00 |
| S 475 x 16 | 475,00 | 456,60 | 459,00 | 16,00 |
| S 500 x 16 | 500,00 | 481,60 | 484,00 | 16,00 |
| S 530 x 20 | 530,00 | 507,00 | 510,00 | 20,00 |
| S 560 x 20 | 560,00 | 537,00 | 540,00 | 20,00 |
| S 600 x 20 | 600,00 | 577,00 | 580,00 | 20,00 |
| S 630 x 20 | 630,00 | 607,00 | 610,00 | 20,00 |
| S 670 x 24 | 670,00 | 642,40 | 646,00 | 24,00 |
| S 710 x 24 | 710,00 | 682,40 | 686,00 | 24,00 |
| S 750 x 24 | 750,00 | 722,40 | 726,00 | 24,00 |
| S 800 x 32 | 800,00 | 763,20 | 768,00 | 32,00 |
| S 850 x 32 | 850,00 | 813,20 | 818,00 | 32,00 |
| S 900 x 32 | 900,00 | 863,20 | 868,00 | 32,00 |
| S 950 x 32 | 950,00 | 913,20 | 918,00 | 32,00 |
| S 1000 x 32 | 1000,00 | 963,20 | 968,00 | 32,00 |
| S 1060 x 40 | 1060,00 | 1014,00 | 1020,00 | 40,00 |
| S 1120 x 40 | 1120,00 | 1074,00 | 1080,00 | 40,00 |
| S 1180 x 40 | 1180,00 | 1134,00 | 1140,00 | 40,00 |
| S 1250 x 40 | 1250,00 | 1204,00 | 1210,00 | 40,00 |
