NPT-Rohrgewinde ANSI B 1.20.1-1983 (R1992)

Das NPT-Gewinde (National Pipe Taper) ist ein amerikanisches Rohrgewinde, das speziell für selbstdichtende Verbindungen konzipiert wurde. Es wird vor allem in Anwendungen verwendet, bei denen eine dichte Verbindung unter Druck erforderlich ist, wie in der Öl- und Gasindustrie, bei Wasserleitungen und in vielen industriellen Rohrsystemen.

Das NPT-Gewinde ist kegelig (mit konischem Außengewinde), was bedeutet, dass sich die Dichtfläche beim Anziehen der Verbindung verengt, wodurch eine besonders effektive Abdichtung ohne zusätzliches Dichtmaterial entsteht. Häufig wird es jedoch auch mit Dichtmitteln oder Dichtband ergänzt, um zusätzliche Sicherheit zu gewährleisten.

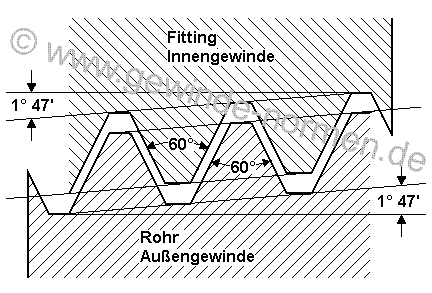

Das NPT-System ist ein Standard für Rohrgewinde in Nordamerika und sorgt für eine zuverlässige, dichte Verbindung bei anspruchsvollen Anwendungen. Der Flankenwinkel beträgt 60°, was für eine stabile und feste Passung der Gewinde sorgt.

Anzeige:

Gewinde-
kennung		 Durchmesser
außen
mm		 Durchmesser
Kernloch am
dünnen Rohrende
mm		 Gänge je
Inch		 Steigung
mm
1/16" - 27 NPT 7,895 6,00 27 0,941
1/8" - 27 NPT 10,242 8,25 27 0,941
1/4" - 18 NPT 13,616 10,70 18 1,411
3/8" - 18 NPT 17,055 14,10 18 1,411
1/2" - 14 NPT 21,223 17,40 14 1,814
3/4" - 14 NPT 26,568 22,60 14 1,814
1" - 11 1/2 NPT 33,228 28,50 11,5 2,209
1 1/4" - 11 1/2 NPT 41,985 37,00 11,5 2,209
1 1/2" - 11 1/2 NPT 48,054 43,50 11,5 2,209
2" - 11 1/2 NPT 60,092 55,00 11,5 2,209
2 1/2" - 8 NPT 72,699 65,50 8 3,175
3" - 8 NPT 88,608 81,50 8 3,175
3 1/2" - 8 NPT 101,316 94,30 8 3,175
4" - 8 NPT 113,973 107,00 8 3,175
5" - 8 NPT 141,300 134,384 8 3,175
6" - 8 NPT 168,275 161,191 8 3,175
8" - 8 NPT 219,075 211,673 8 3,175
10" - 8 NPT 273,050 265,311 8 3,175
12" - 8 NPT 323,850 315,793 8 3,175
