NPSL-Rohrgewinde ANSI B 1.20.1-1983 (R1992)

Das NPSL-Gewinde (National Pipe Straight Loose) ist ein zylindrisches Rohrgewinde, das für mechanische Verbindungen und Kontermutterverbindungen entwickelt wurde. Es ist für nicht selbstdichtende Verbindungen mit Spiel konzipiert und wird in Anwendungen eingesetzt, bei denen keine Dichtwirkung erforderlich ist, jedoch eine stabile mechanische Verbindung wichtig ist.

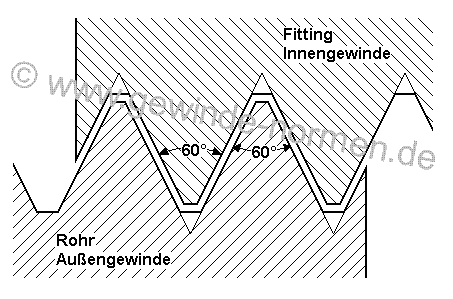

Das NPSL-Gewinde ermöglicht eine einfache Montage ohne Dichtmittel, bietet aber dennoch präzise Passungen. Der Flankenwinkel beträgt 60°, und die Profilform stammt von William Sellers, was für eine langlebige und präzise Passung sorgt.

Gewinde-
kennung		 Durchmesser
außen
mm		 Durchmesser
außen
"		 Durchmesser
Kernloch
mm		 Gänge je
Inch		 Steigung
mm
1/8" - 27 NPSL 10,287 0,405 10,389 27 0,941
1/4" - 18 NPSL 13,716 0,540 13,741 18 1,411
3/8" - 18 NPSL 17,145 0,675 17,221 18 1,411
1/2" - 14 NPSL 21,336 0,840 21,438 14 1,814
3/4" - 14 NPSL 26,670 1,050 26,772 14 1,814
1" - 11 1/2 NPSL 33,401 1,315 33,477 11,5 2,209
1 1/4" - 11 1/2 NPSL 42,164 1,660 42,240 11,5 2,209
1 1/2" - 11 1/2 NPSL 48,260 1,900 48,311 11,5 2,209
2" - 11 1/2 NPSL 60,325 2,375 60,350 11,5 2,209
2 1/2" - 8 NPSL 73,025 2,875 73,076 8 3,175
3" - 8 NPSL 88,900 3,500 88,976 8 3,175
3 1/2" - 8 NPSL 101,600 4,000 101,676 8 3,175
4" - 8 NPSL 114,300 4,500 114,351 8 3,175
5" - 8 NPSL 141,300 5,563 141,326 8 3,175
6" - 8 NPSL 168,275 6,625 168,148 8 3,175
8" - 8 NPSL 219,075 8,625 218,821 8 3,175
10" - 8 NPSL 273,050 10,750 272,669 8 3,175
12" - 8 NPSL 323,850 12,750 323,393 8 3,175
