NPSC-Rohrgewinde ANSI B 1.20.1-1983 (R1992)

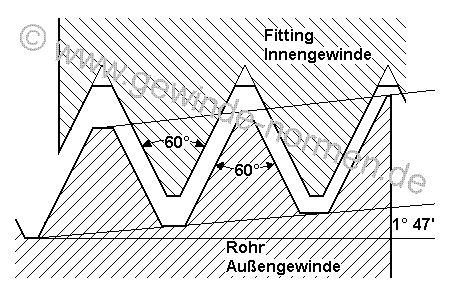

Das NPSC-Gewinde (National Pipe Straight Coupling) ist ein zylindrisches Rohrinnengewinde, das mit dem kegeligem NPT-Gewinde kombiniert wird, um eine dichte Verbindung mit Dichtmittel zu ermöglichen. Es wird häufig in Rohrsystemen verwendet, die Druck oder chemische Substanzen transportieren.

Dieses Gewinde findet Anwendung in der Petrochemie, bei Gas- und Flüssigkeitstransport und vielen anderen industriellen Rohrverbindungen. Der Flankenwinkel und die Gewindeprofilabflachung entsprechen dem NPT-Gewinde, das von William Sellers entwickelt wurde.

Mit einem Flankenwinkel von 60° sorgt das NPSC-Gewinde für eine zuverlässige und langlebige Abdichtung unter anspruchsvollen Bedingungen.

Anzeige:

Gewinde-
kennung		 Durchmesser
außen min.
mm		 Durchmesser
außen min.
"		 Durchmesser
Kernloch min.
mm		 Gänge je
Inch		 Steigung
mm
1/8" - 27 NPSC 10,034 0,395 8,636 27 0,941
1/4" - 18 NPSC 13,329 0,525 11,227 18 1,411
3/8" - 18 NPSC 16,768 0,660 14,656 18 1,411
1/2" - 14 NPSC 20,888 0,822 18,161 14 1,814
3/4" - 14 NPSC 26,235 1,033 23,495 14 1,814
1" - 11 1/2 NPSC 32,848 1,293 29,489 11,5 2,209
1 1/4" - 11 1/2 NPSC 41,603 1,638 38,252 11,5 2,209
1 1/2" - 11 1/2 NPSC 47,674 1,877 44,323 11,5 2,209
2" - 11 1/2 NPSC 59,711 2,351 56,363 11,5 2,209
2 1/2" - 8 NPSC 72,214 2,843 67,310 8 3,175
3" - 8 NPSC 88,125 3,469 83,236 8 3,175
3 1/2" - 8 NPSC 100,832 4,970 95,936 8 3,175
4" - 8 NPSC 113,489 4,468 108,585 8 3,175
