Hamann Patronen Gewinde
Das Hamann-Patronen-Gewinde ist ein historisches Gewinde, das vor allem für mechanische und optische Instrumente verwendet
wurde und ab etwa 1850 weit verbreitet war.
Es ist benannt nach dem Berliner Maschinenfabrikanten Hamann, der Maschinen und Drehbänke herstellte und dieses Gewindesystem
in der Feinmechanik etablierte. Hamann-Patronen-Gewinde fanden Anwendung in Präzisionsgeräten, bei denen robuste und dennoch
fein kontrollierbare Schraubverbindungen erforderlich waren.

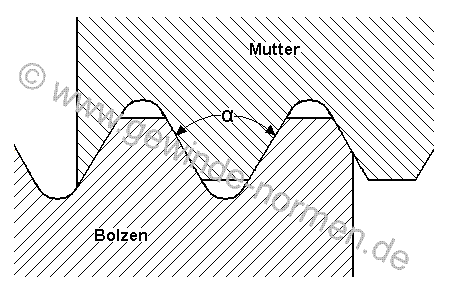

Der Flankenwinkel reicht je nach Ausführung von 50° bis 76°.
Anzeige:
Anzeige:
| Gewinde Nr. |
Steigung
mm |
Gänge auf
1" |
Flankenwinkel ° (α) |
| 1 |
3,907 |
6 1/2 |
50° |
| 2 |
3,092 |
8 3/4 |
50° |
| 3 |
2,739 |
9 3/11 |
50° |
| 4 |
1,953 |
13 |
50° |
| 5 |
1,546 |
16 8/7 |
50° |
| 6 |
1,270 |
20 |
50° |
| 7 |
1,154 |
22 |
50° |
| 8 |
0,976 |
26 |
50° |
| 9 |
0,873 |
29 1/13 |
50° |
| 10 |
0,705 |
36 |
50° |
| 11 |
0,635 |
40 |
64° |
| 12tf. |
0,461 |
55 |
50° |
| 12fl. |
0,461 |
55 |
76° |
| 13 |
0,288 |
88 |
50° |
