Französisches Gewinde

Das Französische Gewinde, auch als S.F. (System Français) bezeichnet, war in Frankreich vor der Einführung des metrischen S.I.-Gewindes gebräuchlich und ist dort in bestimmten Anwendungen noch heute im Einsatz.

Es handelt sich um eine historische Gewindeform, die vor allem im französischen Maschinenbau und in technischen Geräten verwendet wurde, bevor das metrische System DIN/ISO international Standard wurde.

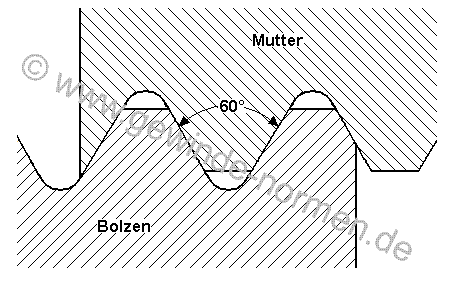

Der Flankenwinkel des Französischen Gewindes beträgt 60°.

Anzeige:

Gewinde-
Nr.		 Durchmesser
außen
mm		 Steigung
mm		 Durchmesser
Kernloch
mm
0 6,00 1,00 4,70
- 8,00 1,00 6,70
1 10,00 1,50 8,05
- 12,00 1,50 10,05
2 14,00 2,00 11,40
- 16,00 2,00 13,40
3 18,00 2,50 14,75
- 20,00 2,50 16,75
- 22,00 2,50 18,75
4 24,00 3,00 20,10
- 26,00 3,00 22,10
- 28,00 3,00 24,10
5 30,00 3,50 25,45
- 32,00 3,50 27,45
- 34,00 3,50 29,45
6 36,00 4,00 30,80
- 38,00 4,00 32,80
- 40,00 4,00 34,80
7 42,00 4,50 36,15
- 44,00 4,50 38,15
- 46,00 4,50 40,15
8 48,00 5,00 41,50
- 50,00 5,00 43,50
9 56,00 5,50 48,85
10 64,00 6,00 56,20
11 72,00 6,50 63,55
12 80,00 7,00 70,90
13 88,00 7,50 78,25
14 96,00 8,00 85,60
15 106,00 8,50 95,95
16 116,00 9,00 104,30
17 126,00 9,50 113,65
18 136,00 10,00 123,00
19 148,00 10,50 134,05
