ACME Amerikanisches Trapezgewinde ANSI/ASME B1.5-1977

Das ACME-Gewinde ist ein amerikanisches Trapezgewinde, das in verschiedenen industriellen und mechanischen Anwendungen verwendet wird. Es zeichnet sich durch eine spezielle Geometrie aus, die eine hohe Tragfähigkeit und eine geringe Reibung gewährleistet, wodurch es sich besonders für Anwendungen eignet, bei denen eine präzise, effiziente Kraftübertragung erforderlich ist.

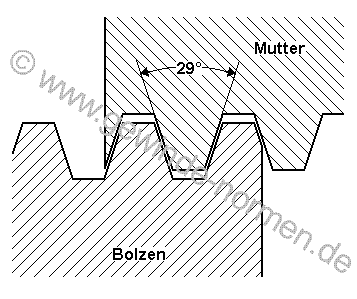

Das ACME-Gewinde findet vor allem bei linearen Antriebssystemen, wie beispielsweise bei Schraubenspindeln in Maschinen, Verwendung. Es wird auch in Hebe- und Förderanlagen sowie in Bereichen eingesetzt, die eine hohe Belastbarkeit erfordern. Der Flankenwinkel beträgt 29°, was zu einer stabilen und langlebigen Verbindung beiträgt.

Anzeige:

Gewinde-
kennung		 Durchmesser
Inch		 Durchmesser
außen
mm		 Durchmesser
Kernloch
mm		 Gänge je
Inch		 Steigung
mm
1/4" - 16 ACME 0,250 6,350 4,762 16 1,588
5/16" - 14 ACME 0,313 7,938 6,123 14 1,814
3/8" - 12 ACME 0,375 9,525 7,408 12 2,117
7/16" - 12 ACME 0,437 11,112 8,996 12 2,117
1/2" - 10 ACME 0,500 12,700 10,160 10 2,540
5/8" - 8 ACME 0,625 15,875 12,700 8 3,175
3/4" - 6 ACME 0,750 19,050 14,817 6 4,233
7/8" - 6 ACME 0,875 22,225 17,992 6 4,233
1" - 5 ACME 1,000 25,400 20,320 5 5,080
1 1/8" - 5 ACME 1,125 28,575 23,495 5 5,080
1 1/4" - 5 ACME 1,250 31,750 26,670 5 5,080
1 3/8" - 4 ACME 1,375 34,925 28,575 4 6,350
1 1/2" - 4 ACME 1,500 38,100 31,750 4 6,350
1 3/4" - 4 ACME 1,750 44,450 38,100 4 6,350
2" - 4 ACME 2,000 50,800 44,450 4 6,350
2 1/4" - 3 ACME 2,250 57,150 48,683 3 8,467
2 1/2" - 3 ACME 2,500 63,500 55,033 3 8,467
2 3/4" - 3 ACME 2,750 69,850 61,383 3 8,467
3" - 2 ACME 3,000 76,200 63,500 2 12,700
3 1/2" - 2 ACME 3,500 88,900 76,200 2 12,700
4" - 2 ACME 4,000 101,600 88,900 2 12,700
4 1/2" - 2 ACME 4,500 114,300 101,600 2 12,700
5" - 2 ACME 5,000 127,000 114,300 2 12,700
