GewindenormenDie DIN 40450 wurde ersatzlos gestrichen!
Trotzdem werden weiterhin Leuchten und Gläser mit diesem Gewinde produziert und ausgeliefert. Zwei Beispiele sind
die Firmen RZB (Rudolf Zimmermann, Bamberg GmbH) und Ferraz Shawmut (Lindner). Selbst die Verschraubungen mit den
eingesetzten Würgenippeln für die Leitungseinführung sind noch in PG ausgeführt.

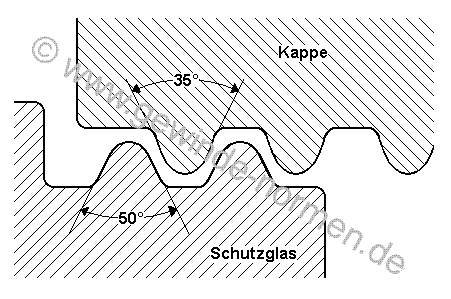

Der Flankenwinkel beträgt 35° für die Kappe und 50° für das Schutzglas.
Anzeige:
| Gewinde Kennung |
Außen mm |
Innen mm |
Steigung mm |
Gewindelänge außen mm |
Gewindelänge innen min. mm |
| Glasg 74,5 | 73,5 - 74,5 | 69,5 - 72,5 | 7,5 | 19,0 - 21,0 | 22,0 |
| Glasg 84,5 | 83,5 - 84,5 | 78,0 - 81,0 | 7,5 | 21,0 - 23,0 | 24,0 |
| Glasg 99 | 98,0 - 99,0 | 92,5 - 95,5 | 7,5 | 24,0 - 26,0 | 27,0 |
| Glasg 123,5 | 122,5 - 123,5 | 117,0 - 120,0 | 7,5 | 27,0 - 29,0 | 30,0 |
| Glasg 158 | 156,0 - 158,0 | 149,0 - 153,5 | 12,0 | 37,0 - 40,0 | 42,0 |
| Glasg 188 | 186,0 - 188,0 | 179,0 - 183,5 | 12,0 | 42,0 - 45,0 | 47,0 |
